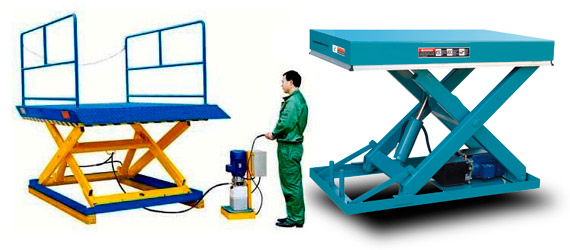

Стационарные подъемные столы

Стационарные подъемные гидравлические ножничные столы применяются в качестве устройств подъема грузов на производственных, торговых и строительных предприятиях, при проведении монтажных и ремонтных работ на предприятиях авторемонта и обслуживания транспорта, в пищевой промышленности, а также в овощехранилищах и на складах широкого профиля.

Конструкция

Конструктивно устройство стационарного подъемного стола ножничного типа представляет собой опорную плиту – станину, на которой подвижно закреплены перекрещивающиеся опоры – «ножницы». Под действием давления штока цилиндра гидравлического привода «ножницы» раскрываются, изменяя соответственно высоту подъема грузовой плиты подъемного стола.

Для увеличения высоты подъема количество секций перекрещивающихся опор – «ножниц» увеличивают, максимальное количество секций подъемных опор стола не превышает пяти.

Синхронная работа цилиндров гидропривода позволяет перемещать опорную плоскость грузового стола плавно, без рывков и нарушения параллельного положения грузовой платформы.

Использование опор – «ножниц» позволяет уменьшить нагрузку на цилиндры гидропривода, а также увеличить высоту подъема платформы стола за счет увеличения количества опорных секций.

Остановка платформы при подъеме может осуществляться автоматически при срабатывании концевого выключателя, либо с внешнего кнопочного пульта управления гидроприводом.

Опускание платформы осуществляется под собственным весом при сбросе давления в гидроцилиндрах.

Грузоподъемность

Грузоподъемность стационарных ножничных подъемников может составлять от двухсот килограмм до десяти тонн, а высота подъема груза может превышать десять – двенадцать метров.

Время подъема груза определяется грузоподъемностью и высотой, на которую необходимо поднять опорную плоскость. Для разных моделей ножничных гидравлических подъемников время подъема варьируется от десяти секунд до четырех минут. Нагрузка на рабочую поверхность подъемного стола передается через ножничные опоры на станину – опорную платформу, площадь которой равна площади подъемного стола. В связи с этим грузоподъемность стационарных подъемных столов, а также высота подъема ими груза значительно выше, чем у мобильных колесных моделей ножничных подъемников.

Сравнение с лифтом

Преимуществом стационарного ножничного гидравлического подъемного стола по сравнению с грузовыми лифтами различной конструкции является отсутствие тяговых тросов и блоков, расположенных над поверхностью, малая занимаемая площадь при опущенном столе, высокая прочность и надежность конструкции, простота обслуживания и ремонта.

Стоимость подъемных столов ножничного типа значительно ниже стоимости промышленных грузовых лифтов одинаковой грузоподъемности, при этом подъемный стол, в отличие от грузового лифта, может иметь произвольные размеры грузовой платформы, выгодно отличаясь от промышленных лифтов ограниченных типоразмеров. Эксплуатация стационарного подъемника не требует специальной регистрации и обучения персонала. К недостаткам подъемных столов можно отнести сравнительно малую высоту подъема груза.

Стационарные подъемные столы ножничного типа отличаются высокой надежностью, большим сроком наработки на отказ, простотой обслуживания и управления.
